فرایند تولید ورق پانچ و دستگاه های آن

فرایند تولید ورق پانچ و دستگاه های آن

فرایند تولید ورق پانچ تقریبا از قرن 19 آغاز شده است. کارگران ازاین ورق های پانچ شده در معادن زغال سنگ برای غربالگری استفاده می کردند. حدود 150 سال پیش کارگران زغال سنگ با ایجاد سوراخ هایی روی ورق ها آن ها را به عنوان فیلتر برای غربالگری استفاده می کردند. این روش پانچ کردن ورق ها نیاز به زمان و نیروی کار زیادی دارد. با گذشت زمان دستگاه های جدید و مدرن برای این کار ساخته شد که با استفاده از آن ها در زمان کوتاه ورق ها پانچ می شوند. برخی از دستگاه های پانچ شامل موارد زیر می باشد:

• پرس پانچ
• لیزر
• دستگاه CNC

فرایند تولید ورق پانچ توسط ورق هایی با جنس و ضخامت مختلفی انجام می شود. برای این کار باید روی ورق ها حفره هایی ایجاد شود که نیاز به دستگاه پانچ می باشد. حفره های ایجاد شده می تواند اشکال مختلفی مانند دایره، مستطیل، مربع و یا اشکال پیچیده ای داشته باشد. برای ایجاد این حفره ها محاسباتی انجام می شود و ورق ها در زوایای مختلفی توسط دستگاه پانچ می شوند.

دستگاه پرس پانچ

فرایند تولید ورق پانچ با استفاده از دستگاه پرس پانچ روی مواد خام انجام می شود و برای سوراخ کردن مواد خام در صنعت از این دستگاه استفاده می شود. این دستگاه به صورت مکانیکی عمل می کند و دستگاه سوراخ هایی در ابعاد مختلف روی قطعات ایجاد می کند. دستگاه های پرس پانچ بسیار بزرگ هستند و شکل ظاهری C و یا H شکلی دارند. پرس هایی که شکل ظاهری آنها شبیه C می باشد در قسمت بالای آن ها سنبه هیدرولیکی تعبیه شده است. پارامترهای دستگاه پرس پانچ عبارتند از:

• نرخ نیرو
• نوع فریم (C یا H شکل)
• تک یا چند مرحله‌ای بودن
• کارایی و سرعت
• مصرف انرژی و توان
• میزان ایمنی

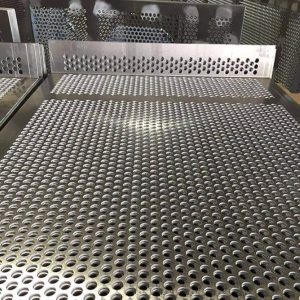

فرآیند تولید ورق پانچ

دستگاه  CNC و فرایند تولید ورق پانچ

فرایند تولید ورق پانچ با استفاده از دستگاه های CNC انجام می شود. نام دیگر دستگاه CNC در بازار ماشین کنترل عددی نیز می باشد. در گذشته عملیات پانچ کردن ورق ها توسط دستگاه های دیگری انجام می شد که این دستگاه متصل به سیستم کامپیوتری نبود. دستگاه هایی که متصل به کامپیوتر نبودند با نام NC به بازار عرضه می شدند. تولیدکنندگان برای استفاده از دستگاه NC  باید کارت پانچ تهیه می کردند. امروزه از دستگاه های سی ان سی به منظور پانچ کردن ورق ها استفاده می شود که این دستگاه از منطق ریاضی پیروی می کند. برای استفاده از این دستگاه کافی است دستگاه یک بار به صورت دستی هدایت شود در نتیجه خواهیم دید ورق ها به صورت اتوماتیک پانچ می شوند. در دستگاه های NC به منظور پانچ کردن هرقطعه لازم بود دستگاه به صورت دستی هدایت شود. برای پانچ کردن قالب های زیر می توان از این دستگاه استفاده کرد. این قالب ها عبارتند از:

• قالب‌های گرد که قطر سه میلی‌متر تا 80 میلی‌متر دارند.
• قالب‌های چهارگوش که در ابعاد پنج در پنج میلی‌متر تا 80*80 میلی‌متر وجود دارند.
• قالب‌های لوبیایی که در ابعاد 2*25 میلی‌متر تا 40*100 میلی‌متر وجود دارند.
• قالب‌های شش ضلعی که اضلاع شش میلی‌متر تا 60 میلی‌متر دارند.
• اشکال مختلف مانند برگ و گل

دستگاه پانچ لیزر

فرایند تولید ورق پانچ با استفاده از دستگاه لیزر انجام می شود که این دستگاه نوعی دستگاه سی ان سی محسوب می شود. به طور کلی هر دستگاه پانچی که با کامپیوتر کنترل شود نوعی دستگاه سی ان سی محسوب می شود. برای استفاده از این دستگاه ابتدا باید با نرم افزارهای گرافیکی طرح مورد نظر خود را تولید کنید و طرح را به دستگاه منتقل کنید. در مرحله آخر با فشردن دکمه ای دستگاه به صورت اتوماتیک عملیات برش را انجام می دهد. این دستگاه سرعت بالایی دارد و می توانید با استفاده از آن در زمان بسیار کوتاهی ورق ها را برش و پانچ کنید.

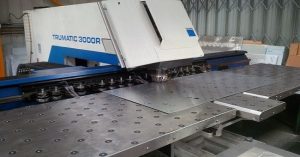

دستگاه پانچ ورق آهن

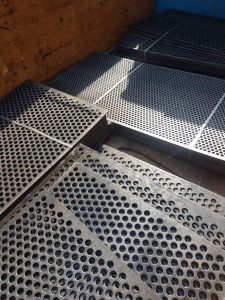

انواع ورق پانچ

فرایند تولید ورق پانچ بر روی ورق هایی با سایزهای مختلفی انجام می شود. ورق ها معمولا در سایزهای 2*1 در بازار موجود می باشند و این ورق ها در ابعاد های مورد نظر برش می خورند. ضخامت ورق ها ی به صورت زیر می باشد:

• ورق پانچ گالوانیزه که این ورق ها ضخامتی بین ۰/۲۲ تا ۸ میلی‌متر دارند.
• ورق مشبک روغنی که این ورق ها ضخامتی بین ۰/۵ تا ۱/۵ میلی‌متر دارند.
• ورق مشبک سیاه که این ورق ها ضخامتی بین ۲ تا ۲۰۰ میلی‌متر را دارند.
